Фланцы воротниковые

Фланцы воротниковые

Фланец воротниковый или приварной встык часто используют при строительстве трубопроводов различного назначения. Этот фитинг отличается высоким уровнем эксплуатационных качеств, поэтому может применяться для обустройства специализированных магистралей и мощных промышленных систем. В интернет-магазине ООО «Мегапром» цена воротниковых фланцев лучше, чем предложения конкурентов, а вся продукция обязательно проходит контроль качества, по результатам которого изделия оснащаются сертификатами и техническими паспортами. Своим клиентам мы предоставляем скидки и бонусы, а также предлагаем удобные варианты доставки заказа по Москве, Московской области и регионам России.

Для решения каких задач предназначен фланец воротниковый

Фитинги для трубопровода, в число которых входят и фланцы, выполняют роль соединительных элементов. Но при этом каждый тип устройств обладает индивидуальными особенностями.

Конкретно приварной воротниковый фланец образует соединения между участками трубопровода и позволяет легко осуществить монтаж арматуры или подключение дополнительного оборудования: сосудов, приборов, резервуаров, аппаратов. При этом фитинг врезается в систему и приваривается к трубе, но за счет того, что для осуществления сцепки используются ответные фланцы, само соединение получается разборным.

Это немаловажный фактор, поскольку простота демонтажа креплений позволяет легко проводить ремонтные работы и быстро восстанавливать работоспособность коммуникации. Фланцы стальные нержавеющие воротниковые можно многократно стыковать и разъединять с ответными элементами, при этом нисколько не теряя в герметичности формируемого соединения.

В отличие от плоского типа изделий, воротниковые фланцы обладают гораздо большими пределами эксплуатационных качеств, поэтому такие фитинги в основном используют для обустройства требовательных промышленных систем. Детали отличаются высокой прочностью и за счет конструктивных особенностей способны равномерно, по всей поверхности, распределять поступающую нагрузку. Кроме того, на воротниковые нержавеющие фланцы цена доступна и, с учетом долгосрочной службы изделия, затраты на покупку окупаются не раз. Этот момент тоже сыграл положительную роль на широкой востребованности фитингов.

Сфера применения фланцев

Как уже отмечалось, фланцевые элементы активно используются при обустройстве магистральных или технологических трубопроводов. Устройства образуют герметичное соединение и обладают высокой прочностью, стойкостью к негативным факторам, способностью работать при повышенном давлении. Вдобавок продукцию выпускают в широком ассортименте: может быть фланец воротниковый с Ду 150, Ду 65, Ду 32, 300 мм и т.д.

Все эти черты привели к тому, что применение подобных изделий характерно для разных сфер деятельности. Например, фланцы стальные воротниковые устанавливают на:

• Магистралях и технологических трубопроводах нефтяной отрасли;
• Предприятиях химической промышленности;
• Газопроводах;
• Объектах энергетической сферы;
• Производствах пищевой отрасли, металлургии, фармацевтики и машиностроения.

Широко используют фланцы приварные нержавеющие воротниковые в области жилищно-коммунального хозяйства. С их помощью обеспечивают надежную работу систем водоснабжения и отопления.

Технические особенности воротникового фланца

При обустройстве трубопроводов применяют плоские или воротниковые фланцы. Выбор типа фитинга зависит от условий эксплуатации, а также технических характеристик изделия. Для воротниковых элементов характерны следующие особенности.

Конструкция

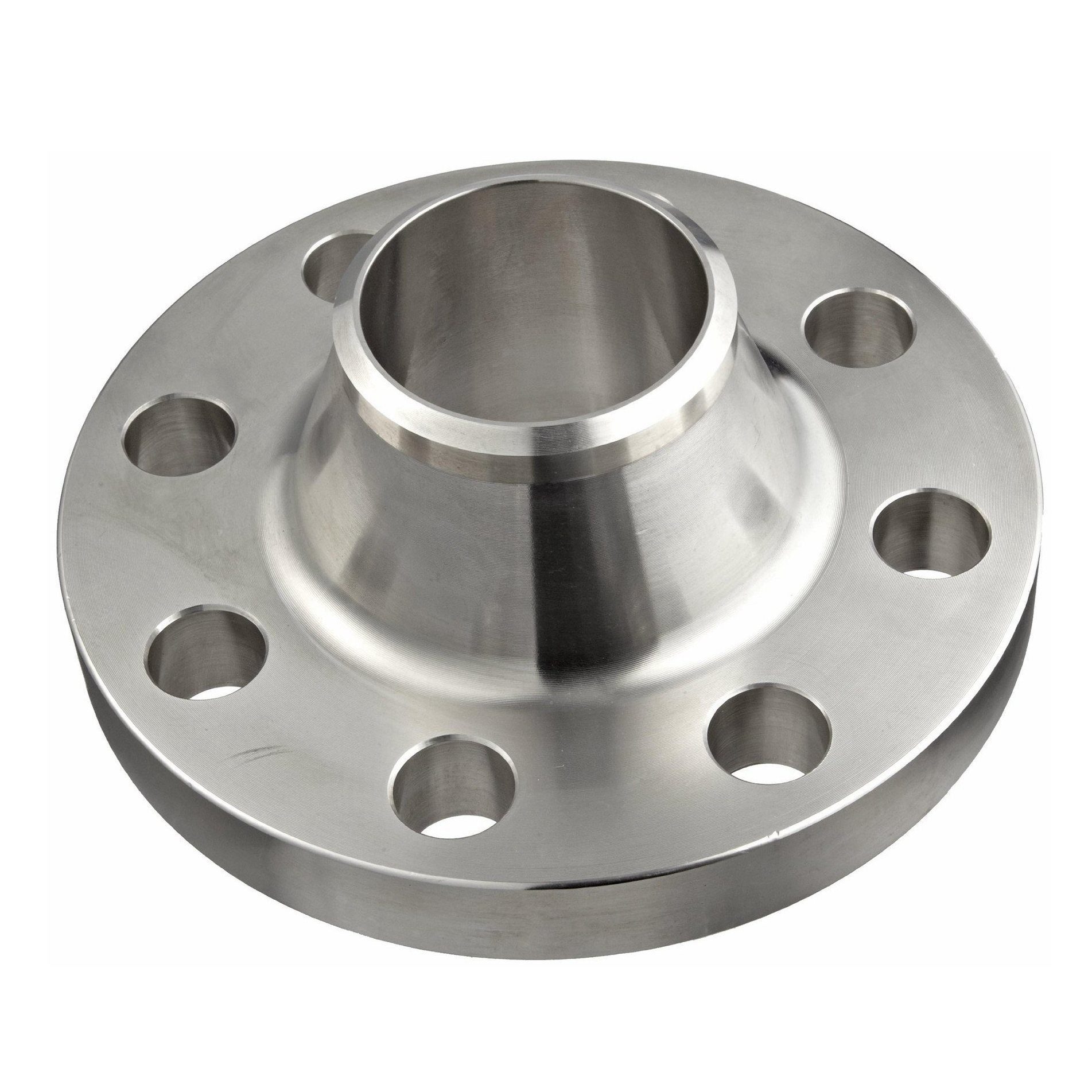

Деталь представляет собой металлические диски с проймами для ответного крепления болтами или шпильками и центральным отверстием, оформленным в виде одностороннего выступа, предназначенного для приварки к участку трубопровода встык. Этот конусообразный элемент является главным отличием продукции и называется «воротником», «юбкой» или «горловиной». Зарубежные производители именуют фланцы воротниковые приварные встык Weld Neck Flange (сокращенно WN Flange).

Для формирования соединения диаметр горловины фитинга должен совпадать с внутренним сечением трубы, поскольку приварка осуществляется в один шов. Следует понимать, что номинальный диаметр изделия (фланец воротниковый Ду200, Ду65, Ду 50, 400 и т.д.) и фактический наружный диаметр не идентичны. При правильном подборе геометрии, фланцевый элемент уменьшает концентрацию напряжения, обеспечивает равномерное распределение нагрузок, а также уменьшает эрозию и турбулентность соединительного участка.

Точные размеры изделия зависят от применяемого стандарта. Нормативно-технических регламентов существует несколько, и каждый из них выдвигает свои требования к производственному исполнению продукции. Кроме того, допускается изготовление деталей с нестандартной геометрией. Такие детали производят по индивидуальным заказам, предварительно разработав на воротниковые фланцы 3D модели формата dwg или чертежи.

Стандарты производства

В разных странах приняты свои регламенты изготовления качественных деталей. На территории Российской Федерации и стран СНГ долгое время действовал ГОСТ 12821-80, в соответствии с которым фланцы приварные нержавеющие воротниковые изготавливались в подавляющем большинстве. Согласно данному регламенту, изделия могли выдерживать давление от 0,1 до 20 МПа, обладать диаметром в пределах 10-1600 мм и иметь несколько типов исполнения уплотнительной поверхности (с впадиной, шипом, пазом и т.п.).

На данный момент устаревший российский стандарт замещен новым документом под названием ГОСТ 33259-2015. Этот регламент распространяется на все фланцевые элементы, классифицируя фитинги на несколько разновидностей. Фланец воротниковый получил тип 11, и по техническим параметрам он может выдерживать давление от 1 до 250 кгс/см 2 (0,1-25 МПа). Расчетный показатель давления напрямую влияет на то, какие получат фланцы воротниковые размеры (в миллиметрах). Если говорить обобщенно, то допустим DN в пределах 10-4000 мм.

Широко распространено производство фланцев за рубежом и в России по стандартам немецкого института. Эта документация обозначается аббревиатурой DIN и соответствующим номером: 2627, 2630, 86029, 2636 и т.д. Нумерация указывает на максимально допустимый предел давления в системе при эксплуатации изделия. Например, фланцы воротниковые DIN 2633 рассчитаны на использование при давлении до 16 бар (1,6 МПа), а изделия по стандарту DIN 2637 выдерживают нагрузку в 100 кгс/см 2 (10 МПа).

Кроме того, актуален для российских и иностранных производств регламент (DIN) EN 1092-01. Этот документ разработал Европейский комитет стандартизации, взяв за основу технические параметры немецкой документации. Воротниковые фланцы стандарт (DIN) EN 1092-01 обозначает типом (type) 11 и предоставляет рекомендуемые геометрические размеры для изделий, рассчитанных под рабочее давление в 2.5, 6, 10, 16, 25, 40, 63, 100, 160, 250, 320 и 400 бар (кгс/см 2 ).

Наравне с российскими и европейскими стандартами котируется американская нормативно-техническая документация ASME/ANSI. Фланцы воротниковые ANSI B16.5 исполняются с номинальным диаметром от ½ до 24 дюймов и предназначены для эксплуатации с классами давления 150-2500* (в фунтах на дюйм квадратный). А изделия по стандарту ANSI B16.47 обладают диаметром от 26 до 60 дюймов при допустимых классах давления 75-900.

*Чтобы перевести значение класса в европейские бары (кгс/см2), нужно разделить значение на 6. Например, класс 2500 приближен к 417 барам, что в свою очередь равнозначно фланцам воротниковым Ру40, если измерять давление в МПа.

Материалы и технологии изготовления

В зависимости от стандарта, условий эксплуатации и требуемых технических параметров, фитинги изготавливают из чугуна или стали. Стальные изделия наиболее востребованы, и в общих чертах можно классифицировать продукцию на два типа:

1. Фланец (сталь конструкционная) воротниковый. Группа включает в себя фланцы воротниковые из ст. 09Г2С, 13ХФА, 20, 10Г2, 3, 15Х5М. Подобные детали находят широкое применение на промышленных объектах, связанных с переработкой и транспортировкой неагрессивных веществ.
2. Фланцы стальные нержавеющие воротниковые. Сюда относят фитинги, изготовленные из стали марок 12Х18Н10Т, AISI 304 (08Х18Н10), 10Х17Н13М3Т, AISI 316, 06ХН28МДТ и т.п. Изделия отличаются стойкостью к коррозии, влиянию агрессивных сред и негативных внешних факторов. Ввиду низкой подверженности химическим реакциям, воротниковые фланцы из нержавейки часто применяют на трубопроводах, транспортирующих кислотно-щелочные среды. Кроме того, фланцы воротниковые нержавеющие 12Х18Н10Т и AISI 304/316 отличаются экологической безопасностью, поэтому используются на предприятиях пищевой и фармацевтической отраслей.

Также следует отметить, что изделия из сплавов марок 13ХФА, 15Х5М жаропрочные, а фланец стальной воротниковый 09Г2С обладает криогенными свойствами, т.е. может эксплуатироваться в условиях крайне низких температур. К слову, обычные стальные детали тоже могут быть устойчивы к коррозионным процессам, если воротниковый фланец оцинкованный.

Существует классификация фитингов и по способу производства. Здесь выделяют фланцы воротниковые литые, кованные, штампованные, изготовленные методом поковки или нарезки и гибки из листового проката. Большую часть продукции производят горячей штамповкой, литьем, ковкой. Монтируют изделия к трубопроводу сваркой встык, при этом должен иметь фланец воротниковый приварной Ду, равнозначный сечению трубы.

Сортамент продукции

Геометрия изделий определяется соответствием определенному стандарту, поэтому обладает фланец воротниковый различным Ду: 80, 15, 700, 225, 1400, 100 мм и т.д. ГОСТ 33259-2015 и другие стандарты также регулируют размеры уплотнительных поверхностей, так что немаловажно, какое воротниковый фланец имеет исполнение (2, 1, B, C, F и т.п.).

Кроме того, максимально допустимые значения диаметра определяет показатель расчетного давления. Для трубопроводов с невысоким давлением возможен выпуск изделий с DN до 4000. Фланцы воротниковые Ру от 16 до 63 изготавливают с максимальным условным диаметром в пределах 1200-2000 DN. А при эксплуатации с давлением в 100-250 кгс/см 2 обычно имеет проход фланец стальной приварной воротниковый 200 мм или максимум Ду300 – 500.

Наконец, допустимо индивидуальное производство деталей. Такие фитинги изготавливают по чертежам заказчика и применяют для соединения участков трубопровода с нестандартными параметрами.

Эксплуатационные качества

По технически-эксплуатационным характеристикам элементы приварные встык эффективнее, чем изделия плоского исполнения. За счет конструктивных особенностей детали с горловиной выдерживают большие нагрузки. Если плоский фитинг рассчитан на предельное давление Ру25 или вовсе Ру16, то воротниковый фланец по ГОСТ 33259-2015 может работать при показателях от 1 до 250 кгс/см 2 .

При этом фитинги с юбкой быстрее монтируются, могут иметь диаметр от 10 до 4000 мм и быть устойчивыми к температурным перепадам в пределах -250°С – +650°С. Немаловажное преимущество – экологическая безопасность изделий: фланец воротниковый AISI 316 или 304 применяется в пищевой отрасли. К ключевым характеристикам таких деталей также стоит отнести возможность демонтажа и неоднократной повторной сборки. И вдобавок цена на фланец воротниковый приварной относительно невысока.

Варианты заводской маркировки и наименований товаров

Заводским изделиям присваивается условная запись, содержащая информацию об основных технических параметрах: фланец стальной нержавеющий воротниковый Ду 125 PN 16, фланец 200-16-11-1-B-ст.09Г2С, фланцы воротниковые ГОСТ 12821-80 1-80-16 и т.п. Формат маркировки зависит от рекомендаций, указанных в стандарте качества. Но список вносимых характеристик приблизительно одинаков:

• Геометрия (Ду, DN);
• Норма рабочего давления (Ру, PN);
• Тип конструкции и исполнения;
• Материал;
• Стандарт соответствия (ГОСТ, DIN, EN).

Кроме того, рядом с маркировкой на изделие может быть нанесен товарный знак производителя.

Фланец воротниковый 100-16-11-1-F-12Х18Н10Т ГОСТ 33259

Изделие с номинальным диаметром 100 мм под давление в 16 кгс/см 2 . Тип конструкции 11, ряд 1, исполнение уплотнительной поверхности с впадиной. Материал изготовления – сталь 12Х18Н10Т. Соответствует стандарту ГОСТ 33259.

Воротниковый фланец 1-50-16 13ХФА ГОСТ 12821-80

Деталь из стали 13ХФА исполнения 1 с Ду 50, Ру 16. Произведена по рекомендациям нормативно-технического документа ГОСТ 12821-80.

EN 1092-1/11 Е/DN 800 PN 6 AISI 304

Фитинги, изготовленные по стандарту EN 1092-1 из стали AISI 304. Тип конструкции – фланец с горловиной и уплотнителем по исполнению Е. Изделие обладает номинальным диаметром в 800 мм и рассчитано на работу при предельном давлении в 6 кгс/см 2 .

В отличие от стандартизированной маркировки товарные наименования не имеют единого формата. Но в большинстве случаев указывают только материал, геометрию и расчетное давление: фланец воротниковый 15Х5М Ду 100 Ру 40 и т.п.
