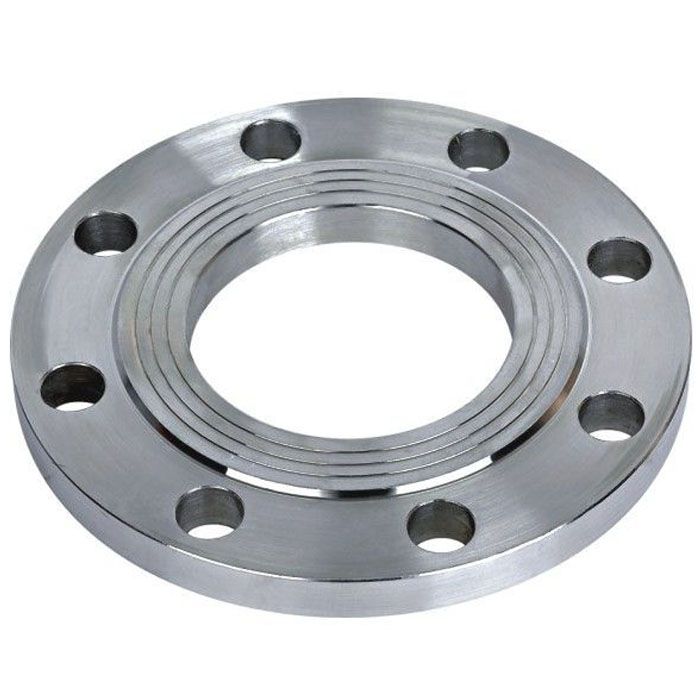

Фланцы стальные приварные ГОСТ 33259–2015
С 01 апреля 2016 года вступил в силу стандарт ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250», разработанный с учетом положений международных стандартов ISO 7005. Стандарт включает в себя номенклатуру фланцев, ранее выпускаемых по ГОСТ 12820, 12821, 12822 :
Настоящий стандарт распространяется на присоединительные фланцы трубопроводной арматуры, соединительных частей трубопроводов, а также на присоединительные фланцы машин, оборудования, приборов, патрубков, аппаратов и резервуаров на номинальное давление до PN 250 и устанавливает конструкцию и размеры стальных и чугунных фланцев, определяет типы фланцев, типы форм уплотнительных поверхностей, устанавливает технические требования к изготовлению, маркировке, испытаниям и контролю.
Примеры обозначений фланцев ГОСТ 33259 – 2015 взамен ГОСТ 12820-80, 12821-80, 12822-80 и т.д. По типу ГОСТ 33259-2015 состоит из шести типов фланцев:
Первые четыре ─ фланец стальной плоский, и:
тип 01 — фланец стальной плоский приварной
тип 02 — фланец стальной плоский свободный на приварном кольце
тип 03 — фланец стальной плоский свободный на отбортовке
тип 04 — фланец стальной плоский свободный на хомуте под приварку.
Оставшиеся два ─ фланец стальной воротниковые:
тип 11 — фланец стальной приварной встык
тип 21 — фланец корпуса арматуры.
В соответствии с ГОСТ 33259-2015 для типов 01, 02, 11 и 21 существуют два ряда размеров. Ряд 1 является предпочтительным.
Рекомендуемая новым ГОСТ 33259-2015 маркировка фланцев несколько отлична от установленной в ГОСТ 12820-80, ГОСТ 12821-80
Для удобства и возможности сравнения порядок маркировки предоставлен в таблице.
| Фланцы | Обозначение согласно ГОСТ 12820-80 и ГОСТ 12821-80 | Обозначение согласно ГОСТ 33259-2015 |
|---|---|---|
| Фланцы стальные плоские приварные | Фланец X1-X2-X3-X4 ГОСТ 12820-80, где: X1 ─ исполнение уплотнительной поверхности по ГОСТ 1285-80; X2 ─ номинальный диаметр; X3 ─ номинальное давление; X4 ─ марка материала. | Фланец X1-X2-X3-X4-X5-X6-X7 ГОСТ 33259 X1 ─ номинальный диаметр X2 ─ номинальное давление X3 ─ номер типа фланца X4 ─ номер размерного ряда (1 или 2) X5 ─ исполнение уплотнительной поверхности X6 ─ марка материала X7─ группа контроля |
| Фланцы стальные приварные встык | Фланец X1-X2-X3-X4 ГОСТ 12821-80 X1 ─ исполнение уплотнительной поверхности по ГОСТ 1285-80 X2 ─ номинальный диаметр X3 ─ номинальное давление X4 ─ марка материала |
Изменений обозначений фланцев согласно ГОСТ 33259-2015 при заказе
Примеры
| Обозначение согласно ГОСТ 12820-80 ГОСТ 12821-80 ГОСТ 12822-80 | Обозначение согласно ГОСТ 33259-2015 |
|---|---|
| Фланец стальной плоский приварной DN50 PN10 | |
| Фланец 1-50-10 Ст 25 ГОСТ 12820-80 | Фланец 50-10-01-1-В-Ст 25-III ГОСТ 33259 |
| Фланец 2-50-10 Ст 25 ГОСТ 12820-80 | Фланец 50-10-01-1-Е-Ст 25-IV ГОСТ 33259 |
| Фланец 3-50-10 Ст 25 ГОСТ 12820-80 | Фланец 50-10-01-1-F-Ст 25-IV ГОСТ 33259 |
| Фланец 4-50-10 Ст 25 ГОСТ 12820-80 | Фланец 50-10-01-1-С-Ст 25-IV ГОСТ 33259 |
| Фланец 4-50-10 Ст 09Г2С ГОСТ 12820-80 | Фланец 50-10-01-1-С-Ст 09Г2С-IIIГОСТ 33259 |
| Фланец 5-50-10 Ст 25 ГОСТ 12820-80 | Фланец 50-10-01-1-D-Ст 25-IV ГОСТ 33259 |
| Фланец 8-50-10Ф Ст 25 ГОСТ 12820-80 | Фланец 50-10-01-1-L-Ст 25-IV ГОСТ 33259 |
| Фланец 9-50-10Ф Ст 25 ГОСТ 12820-80 | Фланец 50-10-01-1-М-Ст 25-IV ГОСТ 33259 |
| Фланец стальной приварной встык DN50 PN10 | |
| Фланец 1-50-10 Ст 25 ГОСТ 12821-80 | Фланец 50-10-11-1-В-Ст 25-III ГОСТ 33259 |
| Фланец 2-50-10 Ст 25 ГОСТ 12821-80 | Фланец 50-10-11-1-Е-Ст 25-IV ГОСТ 33259 |
| Фланец 3-50-10 Ст 25 ГОСТ 12821-80 | Фланец 50-10-11-1-F-Ст 25-IV ГОСТ 33259 |
| Фланец 4-50-10 Ст 25 ГОСТ 12821-80 | Фланец 50-10-11-1-C-Ст 25-IV ГОСТ 33259 |
| Фланец 5-50-10 Ст 25 ГОСТ 12821-80 | Фланец 50-10-11-1-D-Ст 25-IV ГОСТ 33259 |
| Фланец 6-50-10 Ст 25 ГОСТ 12821-80 | Фланец 50-10-11-1-K-Ст 25-IV ГОСТ 33259 |
| Фланец 7-50-10 Ст 25 ГОСТ 12821-80 | Фланец 50-10-11-1-J-Ст 25-IV ГОСТ 33259 |
| Фланец 8-50-10Ф Ст 25 ГОСТ 12821-80 | Фланец 50-10-11-1-L-Ст 25-IV ГОСТ 33259 |
| Фланец 9-50-10Ф Ст 25 ГОСТ 12821-80 | Фланец 50-10-11-1-M-Ст 25-IV ГОСТ 33259 |
| Фланец стальной приварной встык DN50 PN100 | |
| Фланец 2-50-100 Ст 25 ГОСТ 12821-80 | Фланец 50-100-11-1-Е-Ст 25-III ГОСТ 33259 |
| Фланец 3-50-100 Ст 25 ГОСТ 12821-80 | Фланец 50-100-11-1-F-Ст 25-IV ГОСТ 33259 |
| Фланец 4-50-100 Ст 25 ГОСТ 12821-80 | Фланец 50-100-11-1-C-Ст 25-IV ГОСТ 33259 |
| Фланец 4-50-100 Ст 09Г2С ГОСТ 12821-80 | Фланец 50-100-11-1-C-Ст 09Г2С-IV ГОСТ 33259 |
| Фланец 5-50-100 Ст 25 ГОСТ 12821-80 | Фланец 50-100-11-1-D-Ст 25-IV ГОСТ 33259 |
| Фланец 6-50-100 Ст 25 ГОСТ 12821-80 | Фланец 50-100-11-1-K-Ст 25-IV ГОСТ 33259 |
| Фланец 7-50-100 Ст 25 ГОСТ 12821-80 | Фланец 50-100-11-1-J-Ст 25-IV ГОСТ 33259 |
| Фланец 8-50-100 Ст 25 ГОСТ 12821-80 | Фланец 50-100-11-1-L-Ст 25-IV ГОСТ 33259 |
| Фланец 9-50-100 Ст 25 ГОСТ 12821-80 | Фланец 50-100-11-1-M-Ст 25-IV ГОСТ 33259 |
| Фланец стальной свободный на приварном кольце DN50 PN10 | |
| Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 2-50-10 ГОСТ 12822-80 | Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-E-Ст 25-IV ГОСТ 33259 |
| Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 3-50-10 ГОСТ 12822-80 | Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-F-Ст 25-IV ГОСТ 33259 |
| Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 4-50-10 ГОСТ 12822-80 | Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-С-Ст 25-IV ГОСТ 33259 |
| Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 5-50-10 ГОСТ 12822-80 | Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-D-Ст 25-IV ГОСТ 33259 |
| Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 6-50-10 ГОСТ 12822-80 | Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-K-Ст 25-IV ГОСТ 33259 |
| Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 7-50-10 ГОСТ 12822-80 | Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-J-Ст 25-IV ГОСТ 33259 |
| Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 8-50-10Ф ГОСТ 12822-80 | Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-L-Ст 25-IV ГОСТ 33259 |
| Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 9-50-10Ф ГОСТ 12822-80 | Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-M-Ст 25-IV ГОСТ 33259 |
Примеры условных обозначений
Фланец стальной приварной встык DN 50 на PN 10, тип 11, ряд 1, исполнение М, из стали 20 по IV группе контроля:
Фланец 50-10-11-1-М-Ст 20-IV ГОСТ 33259-2015
Фланец стальной приварной встык DN 50 на PN 10, тип 11, ряд 1, исполнение М, из стали 09Г2С по IV группе контроля:
Фланец 50-10-11-1-М-09Г2С-IV ГОСТ 33259-2015
Фланец нержавеющий стальной приварной встык DN 50 на PN 10, тип 11, ряд 1, исполнение М, из стали 12Х18Н10Т по IV группе контроля
Фланец 50-10-11-1-М-12Х18Н10Т-IV ГОСТ 33259-2015
На рисунке 1 представлены типы уплотнительных поверхностей по ГОСТ 33259-2015
Фланцы типов 01, 02, 03, 04 не запрещается ГОСТом 33259-2015 изготавливать из листового проката, при выполнении сварных швов с полным проваром по всему сечению.
Фланцы типа 11 (стальные приварные встык) изготавливать из листового проката не допускается. Их производят из поковок или штампованных заготовок.
Таблица соответствия уплотнительных поверхностей фланцев
| Исполнения по ГОСТ 33259-2015 | Исполнения по ГОСТ 12820-80, 12821 |
|---|---|
| А (плоскость) | Аналогов нет |
| В (соединительный выступ) | 1 |
| Е (выступ) | 2 |
| F (впадина) | 3 |
| С / L (шип) | С / L (шип) |
| D / M (паз) | 5 / 9 |
| К (под линзовую прокладку) | 6 |
| J (под прокладку овального сечения) | 7 |
Фланцы, изготовленные горячей обработкой металлов давлением ─ ковкой с последующей термической обработкой, более износостойкие и обладают лучшей свариваемостью.
Таблица соответствия уплотнительных поверхностей фланцев
Используются стальные фланцы в трубопроводах и соединительных частях, а также на присоединительных фланцах арматуры, с номинальным давлением до 250 МПа.
Фланцы типов 01, 02, 03, 04 (плоские) применяют для трубопроводов, работающих при температуре рабочей среды не выше 300 °С.
Для трубопроводов, работающих при номинальном давлении свыше PN 25 (2,5 МПа) независимо от температуры, а также для трубопроводов с рабочей температурой более 300 °С независимо от давления должны применяться фланцы типа 11 (стальные приварные встык)
Параметры фланцев ГОСТ 33259-2015
| Наименование Dy, мм | Испол нение | Тип фланца | Давление Ру, МПа | Наименование Dy, мм | Испол нение | Тип фланца | Давление Ру, МПа |
| фланец Ду10 | A, B, E, F, C, D, K, J | 01, 02, 11 | 1 | фланец Ду15 | A, B, E, F, C, D, K, J | 01, 02, 11 | 1 |
| 01, 02, 03, 04, 11 | 2,5 | 01, 02, 03, 04, 11 | 2,5 | ||||
| 01, 02, 03, 04, 11 | 6 | 01, 02, 03, 04, 11 | 6 | ||||
| 01, 02, 03, 04, 11 | 10 | 01, 02, 03, 04, 11 | 10 | ||||
| 01, 02, 03, 04, 11 | 16 | 01, 02, 03, 04, 11 | 16 | ||||
| 01, 02, 03, 04, 11 | 25 | 01, 02, 03, 04, 11 | 25 | ||||
| 11 | 40 | 11 | 40 | ||||
| 11 | 63 | 11 | 63 | ||||
| 11 | 100 | 11 | 100 | ||||
| 11 | 160 | 11 | 160 | ||||
| 11 | 250 | 11 | 250 | ||||
| фланец Ду20 | A, B, E, F, C, D, K, J | 01, 02, 11 | 1 | фланец Ду25 | A, B, E, F, C, D, K, J | 01, 02, 11 | 1 |
| 01, 02, 03, 04, 11 | 2,5 | 01, 02, 03, 04, 11 | 2,5 | ||||
| 01, 02, 03, 04, 11 | 6 | 01, 02, 03, 04, 11 | 6 | ||||
| 01, 02, 03, 04, 11 | 10 | 01, 02, 03, 04, 11 | 10 | ||||
| 01, 02, 03, 04, 11 | 16 | 01, 02, 03, 04, 11 | 16 | ||||
| 01, 02, 03, 04, 11 | 25 | 01, 02, 03, 04, 11 | 25 | ||||
| 11 | 40 | 11 | 40 | ||||
| 11 | 63 | 11 | 63 | ||||
| 11 | 100 | 11 | 100 | ||||
| 11 | 160 | 11 | 160 | ||||
| 11 | 200 | 11 | 200 | ||||
| 11 | 250 | 11 | 250 | ||||
| фланец Ду32 |
К упить в компании ООО СИС стальные фланцы высокого качества, подтвержденного сертификатом завода изготовителя по привлекательной цене со склада в СПб или с доставкой на объект заказчика в короткий срок или под заказ.
Крепление фланцев осуществляется с использованием болтов / шпилек, гаек и шайб. Крепеж подбирают исходя из диаметра болтового отверстия фланца. Для достижения максимальной герметичности фланцевого соединения между фланцев устанавливают уплотнение (прокладку) из паронита или резины.
