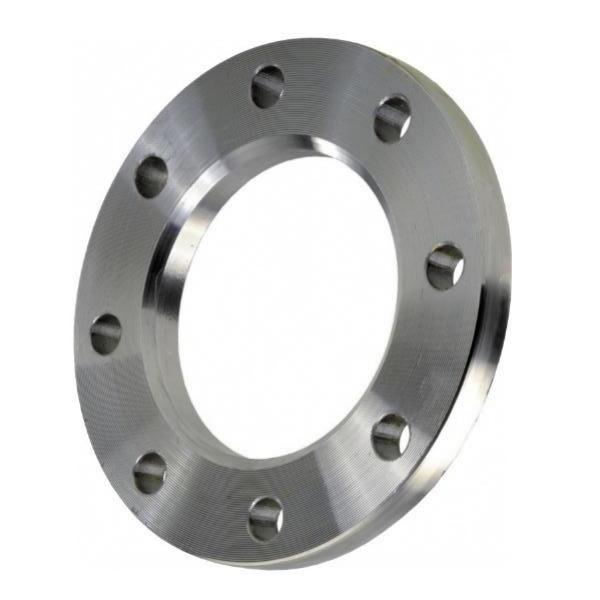

Фланец плоский — соединительная часть трубопроводов, арматуры, валов, сосудов, резервуаров, приборов и т.п., состоящая из диска с отверстиями для болтов (или шпилек). Фланец плоский является наиболее часто применяемым соединительным элементом трубопроводов. В англоязычной промышленной терминологии за фланцами плоскими закрепилось название Slip On Flange, или SO Flange.

Фланец плоский применяется для плотного и герметичного соединения отдельных частей трубопроводов низких и средних давлений. Используется фланец плоский на трубопроводах, где рабочее составляет 0,1 — 2,5 МПа, а температура рабочей среды находится в пределах от -70°С до +450°С.

При монтаже плоский фланец насаживается на трубу и приваривается к ней двумя сварными швами вдоль окружности трубы. Фланцы плоские удобны в монтаже и использовании в промышленных целях.

Плоские фланцы ГОСТ 12820-80

Производство плоских фланцев регламентируется отечественным нормативно-техническим документом ГОСТ 12820-80 «Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см²). Конструкция и размеры». Формулировка на английском языке звучит как «Steel plane welded flanges for P_nom from 0,1 to 2,5 MPa (from 1 to 25 kgf/cm²). Design and dimensions». Данный документ, стандартизующий плоские фланцы, был введен взамен ГОСТ 1255-67, ГОСТ 9938-62, ГОСТ 12827-67, ГОСТ 12828-67.

Согласно ГОСТ 12815-80, различаются 7 различных исполнений плоских фланцев: 1) фланцы плоские с соединительным выступом; 2) фланцы плоские с выступом; 3) фланцы плоские с впадиной; 4) фланцы плоские с шипом; 5) фланцы плоские с пазом; 6) фланцы плоские с шипом под фторопластовую прокладку; 7) фланцы плоские с пазом под фторопластовую прокладку.

ГОСТ 12820-80 устанавливает пример условного обозначения при заказе круглого стального плоского приварного фланца D_y 50 мм на Р_у 1,0 МПа (10 кгс/см 2 ) из стали 25, исполнения 1 (с соединительным выступом):
Фланец 1-50-10 ст. 25 ГОСТ 12820-80,
где:
1 — исполнение плоского фланца;
50 — условный проход, мм — (DN);
10 — условное давление, кгс/см² — (РN);
ст. 25 — марка стали, из которой изготовлен фланец плоский.

В приложении к ГОСТ 12820-80 имеется таблица соответствия кодам ОКП (общероссийскому классификатору продукции). Например, плоский фланец с обозначением 1-100-2,5 имеет код ОКП 37 9941 4067 05, а нержавеющий плоский фланец с этим же обозначением — код 37 9941 5008 10.

Изготавливаем фланцы плоские стальные приварные условных давлений: 2,5, 6, 10, 16, 25 кгс/см² и условных диаметров (плоские фланцы Ду) 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600,700, 800, 900, 1000, 1200, 1400, 1600, 1800 мм и выше. А также производим плоские фланцы других диаметров по эскизам, чертежам, нестандартные.

Фланец плоский DIN

Фланцы плоские по немецкому стандарту DIN (Deutsches Institute für Normung, немецкий институт стандартизации). К плоским фланцам DIN можно отнести фланцы, изготовленные по стандартам:

• Plate Flanges for welding: DIN 2573 Slip-on Plate Flange PN6, DIN 2576 Slip-on Plate Flange PN10 ;
• Loose Plate Flanges: DIN 2641 Lap Joint Flange PN6, DIN 2642 Lap Joint Flange PN10, DIN 2655 Lap Joint Flange PN25, DIN 2656 Lap Joint Flange PN40;
• Loose plate flanges with weld-neck collar: DIN 2673 — PN10, DIN 2674 — PN16, DIN 2675 — PN25, DIN 2676 — PN40 ;

Фланец плоский EN

Стандарты, издаваемые Европейским комитетом по стандартизации (European Committee for Standardization), имеют обозначение EN. Документ DIN EN 1092-1 регламентирует стандарты на фланцы.

Документ DIN EN 13445-3, глава 11 позволяет проводить расчеты нескольких типов фланцев:

• Flanges with narrow-face (smooth-bore, со сглаженным отверстием) or full-face gasket (с прокладкой на полную плоскость);
• Flanges with o-ring gasket (фланцы под прокладку круглого сечения);
• Parted loose-type flanges (фланцы свободные).

Далее следует таблица соответствия стандарта EN 1092-1 и DIN. В таблице приведены типы стальных плоских фланцев согласно EN 1092-1, указаны эквивалентные стандарты DIN для каждого условного давления. Типы фланцев, описанные только в EN 1092-1, но не описанные в DIN, показаны знаком «+». Знак «-» означает, что для данного давления не существует стандарта. Подчеркнутые номера стандартов заимствованы из DIN.

Таблица соответсвия плоских фланцев стандартов DIN и EN 1092-1

Вид плоского фланца	Рисунок	Тип по EN	Условное давление (PN)
			2,5	6	10	16	25	40	63	100
Plate flanges for welding (плоский приварной фланец)		01	+	2573	2576	+	+	+	+	+
Loose plate flanges with weld-on plate collar (свободный плоский фланец с плоским приварным кольцом)		02	+	2641	2642	+	2655	2656	—	—
Loose plate flanges with weld-neck collar (свободный плоский фланец c кольцом приварным встык)		04	—	—	2674	2675	2676	2676	—	—

Фланец плоский ASME/ANSI

Фланцы плоские ASME/ANSI (ASME — American Society of Mechanical Engineers — Американское общество инженеров-механиков, American National Standards Institute — Американский национальный институт стандартов) производятся согласно документу ASME/ANSI B16.5 — 1996 — Pipe Flanges and Flanged Fittings. Данный стандарт описывает режимы температуры и давления, материалы, размеры, допуски, маркировки и пр.

К плоским фланцам этого стандарта можно отнести исполнения Slip on (SO) Flanges, Lap Joint Flanges.

В соответствии с ASME/ANSI B16.5, по условному давлению фланцы подразделяются на классы (Class, допустимое условное давление в фунтах на квадратный дюйм): 150, 300, 400, 600, 900, 1500, и 2500. Для перевода из единиц «класса» в кгс/см², необходимо величину «класса» разделить на 6. Также данный стандарт включает рекомендации и требования на фланцевые соединения, а именно, фланцевый крепеж, и прокладки для фланцев.

Нестандартный плоский фланец по чертежу

Нестандартные плоские фланцы, изготовленные по чертежу заказчика, необходимы, когда требуется соединить два трубопровода, построенные по различным стандартам, либо соединить между собой детали трубопроводов отличающихся стандартов.

Фланцы плоские из различных сталей

Применение различных сталей для изготовления плоских фланцев. Фланцы плоские производятся обработкой кольцевых заготовок, отлитых из следующих сталей: 3, 20, 20ФА (конструкционная углеродистая качественная), 09Г2С (конструкционная низколегированная для сварных конструкций) — фланцы плоские для криогенных температурных режимов, 13ХФА; 15Х5М (жаропрочные фланцы плоские); фланцы плоские нержавеющие из коррозионно-стойких сталей 20Х13, 14Х17Н2, 08Х18Н10Т, 12Х18Н10Т, 06ХН28МДТ, 10Х17Н13М2Т, 10Х17Н13М3Т, 10Х11Н23Т3МР.
