Ленточные конвейеры
Изготавливаем ленточные конвейеры на заказ с нужными вам характеристиками: прямые, наклонные и поворотные, L-образные и Z-образные модели. Мы также предлагаем передвижные ленточные конвейеры для мобильных конвейерных линий. Используем только качественные материалы: черная сталь с порошковым покрытием для рамы, опор и бортов, нержавеющая сталь и алюминий для некоторых отдельных элементов. На ленту идет ПВХ, пластик, резиноткань, полиуретан или фетр. Вы можете заказать у нас ленточный транспортер с дополнительными опциями, таким как поддон, ножевой переход, опорные ролики, скребок, педаль управления, концевые выключатели, загрузочный бункер. Он также может быть оснащен фотоэлементами, вентиляторами и патрубками для обдува. Может добавить оборудованию функцию обратного хода.
Мы изготавливаем надежные, простые в эксплуатации, высокопроизводительные конвейеры. Их долговечность обеспечивается за счет разумного подбора материалов в зависимости от типа груза и предполагаемых условий эксплуатации оборудования.
Купить ленточный конвейер с нужными характеристиками
Цены на ленточные конвейеры
Для этого заполните форму ниже Скачайте опросный лист (xls, )
Просто заполните, что можете, и отправьте нам
Особенности ленточных транспортеров
Для цели непрерывной транспортировки грузов используется специальное оборудование ─ ленточные конвейеры. Ввиду целого ряда эксплуатационных преимуществ транспортеры такого формата находят применение во многих областях человеческой деятельности. При всей простоте конструкции они имеют свои особенности.
Например, перед запуском устройства всегда проверяют состояние транспортной ленты – основного рабочего органа транспортера. Слабое ее натяжение затруднит работу линии, а слишком большое — приведет к преждевременному износу поверхности.
Лента такого конвейера имеет следующие особенности:
- Ее толщина зависит от материала изготовления: для ПВХ значение составляет от 1,2 мм до 3,5 мм, резинотканевая поверхность будет иметь толщину от 4 мм до 20 мм, а изготовленная из полиуретана – от 0,5 до 6 мм.
- У нас можно купить ленты с шириной в диапазоне от 100 до 3500 мм. Для длины нет никаких ограничений.
- Лента опирается на опоры, размещенные на раме через равные промежутки.
- Роликоопоры исключают провисание ленты при движении.
- Перекос ленты предупреждают центрирующие ролики.
- Лента очищается от продукции специальными щетками.
- Загрузка и выгрузка продукции осуществляется с разных сторон конвейера.
- Транспортер приводится в действие посредством силы трения, что ограничивает величину рабочего угла подъема – не более 18-20 градусов.
- При очень высоких или низких температурах работа ленточного конвейера может затрудняться
Классификация ленточных конвейеров
Классификация ленточных транспортеров осуществляется по целому ряду конструктивных и эксплуатационных характеристик. Они различаются по типу тягового и грузонесущего органа, по виду груза, сфере использования, условиям эксплуатации. Основополагающим считаются параметры структуры трассы и тип несущей поверхности. Относительно формы трассы ленточные конвейеры подразделяют на простые, сложные, криволинейные или пространственные, а по типу движения на спускные или подъемные.
Имеет разные модификации форма и материал изготовления ленты. Тип ленты подбирается в соответствии с предполагаемыми условиями эксплуатации и видом груза. Среди материалов изготовления востребована резинотканевая, резинотросовая с кордом, полиуретановая, ПВХ, стальная и другие разновидности ленты. Перечисленные материалы отличаются повышенными прочностными свойствами для интенсивной эксплуатации даже в тяжелых условиях. Согласно материалов изготовления и рабочих параметров подбирается ширина и длина ленты, а также скорость движения конвейера.

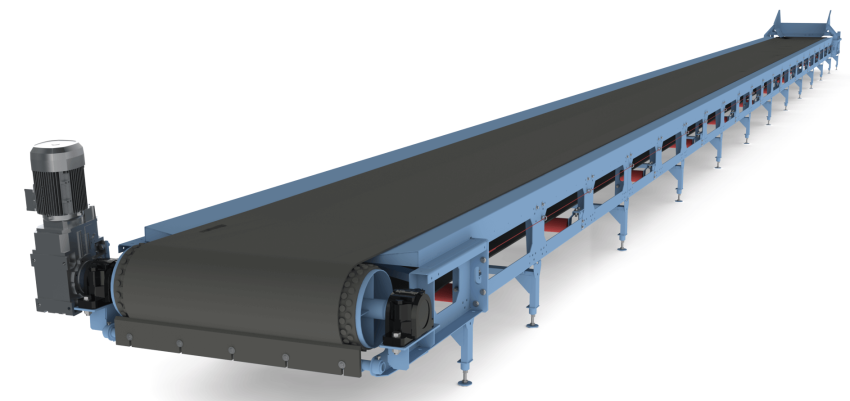

Прямые ленточные конвейеры — самые удобные и распространенные средства, используемые для непрерывной транспортировки грузовых объектов по горизонтальной плоскости в условиях производства.
Отличаются широкой сферой эксплуатации: перевозка сыпучих грузов, мелкоштучного товара, продуктов в упаковке, мешков, рулонов. Большой спектр используемых лент дает возможность подобрать рабочее покрытие даже под самый специфический груз. Оборудование может дополняться автоматикой.
Наклонные ленточные конвейеры — устройства для транспортировки грузов под заданным углом.
Угол наклона может быть заданным или изменяемым, исходя из нужд. Такой тип конвейера незаменим в больших комплексах, где имеется сложная система логистики. Оборудование подходит для транспортировки насыпных грузов, перемещения различных упаковок, коробок и т.д.
Передвижные ленточные конвейеры — устройства, позволяющие выполнять эффективную доставку материалов по назначению в условиях как стационарных, так и мобильных заводов. Часто применяются во время загрузки транспорта зерновыми и прочими сыпучими продуктами.
Отличительная черта конвейера — рама, опирающаяся на шасси, которое состоит из неподвижной и подвижной опор, шарнирно подсоединенных к колесному ходу. Такое конструктивное исполнение делает всю систему транспортабельной. Габариты конвейерной линии варьируются в широком диапазоне, исходя от требований.
L-образные ленточные конвейеры — модификации стандартных прямых транспортеров, на которых обычно установлены специальные лопатки либо прочие фрикционные элементы.
Оборудование позволяет перемещать продукцию под углом до 60° к горизонту, а некоторые модели производят «спуск-подъем» с последующим передвижением в полностью перпендикулярных плоскостях.
Часто применяются для транспортировки штучных грузов с небольшим весом и габаритами. Устройство хорошо подходит для складских помещений с ограниченным пространством.
Z-образные ленточные конвейеры — горизонтальные и наклонные транспортеры в одном «флаконе». Конструкция может допускать сразу несколько изгибов, чтобы обеспечить надежное перемещение грузов на разных высотных уровнях в условиях ограниченной рабочей площади.
Такие конвейеры предназначаются для продуктов, которые нуждаются в большой площади загрузки с последующим горизонтальным приемом товара в точке прибытия. Чаще всего такое оборудование встречается на технологических линиях для поставки макулатуры на рабочий «вход» прессовальной машины.
Поворотные ленточные конвейеры — устройства, которые незаменимы, в первую очередь, на пищевом промышленном производстве, позволяя организовать максимально эффективную рабочую логистику.
В поворотных системах, как правило, используются ПВХ ленты. Зачастую они работают в комплексе с прямыми конвейерами или рольгангами.
Что влияет на стоимость
Стоимость изготавливаемого ленточного конвейера рассчитывается индивидуально.
В зависимости от типа груза и особенностей помещения подбирается ширина — в диапазоне от 100 до 2000 мм. Толщина ленты зависит от материала изготовления: ПВХ – от 1,2 мм до 3,5 мм, резинотканевая — от 4 мм до 20 мм, из полиуретана – от 0,5 до 6 мм. Также материал ленты влияет и на скорость, которая может достигать 0,1 м/с до 5 м/с.
Меньше всего ограничений установлено для длины, что обуславливается только особенностями производственного процесса: по желанию заказчика она может быть 1 м, а может перемещать грузы на существенно большие расстояния.
Характеристики каждого устройства могут быть приведены в соответствие с запросами заказчика. Конструкция может дополняться бортами или навесными элементами. Что обеспечивает широкую область применения и возможность использования для выполнения разнообразных задач. Все возможные характеристики ленточных конвейеров нашего производства представлены в таблице ниже.
| Параметр | Значение |
|---|---|
| Тип транспортировочной ленты | ПВХ, пластиковая, резинотканевая, полиуретановая, фетровая |
| Ширина транспортирующего элемента | от 100 до 3000 мм |
| Длина транспортера | от 1000 до 100000 мм |
| Скорость движения | от 0,1 до 2 м/с |
| Мощность двигателя | от 0,09 до 30 кВт |
| Управление движением | стационарный пост, шкаф, пульт |
| Материал исполнения рамы, опоры, борта | сталь 3 (черная сталь) + порошковая покраска, нержавеющая сталь, алюминий |
| Окраска | эмаль — цвета по запросу (RAL Classic) |
| Опции | Поддон, ножевой переход, опорные ролики, верхний кожух, кожух двигателя, скребок, реверс, фотоэлементы, педаль управления, концевые выключатели, вентиляторы, патрубки для обдува, загрузочный бункер |
Особенности конструкции
Универсальная транспортирующая линия у ленточного конвейера благодаря своей конструкции может перемещать различные грузы. Перед запуском устройства проверяют состояние транспортной ленты, запускают в холостом режиме для получения равномерного движения. Нежелательно малое или слишком большое натяжение ленты — это ведет к преждевременному износу ее поверхности.
Конструкция ленточного транспортера в упрощенном виде состоит из 4 основных элементов: непосредственно ленты, привода, верхних и нижних роликоопор, натяжного устройства.
- Лента транспортера – его основной грузонесущий и тяговой элемент. Она представляет собой замкнутую гибкую полосу, которая бывает резинотканевой, резинотросовой или стальной. Типоразмеры ленты подбираются исходя из габаритов груза и необходимого показателя производительности. Она также может быть плоской или иметь форму желоба в зависимости от особенностей конструкции. Лента всегда натянута между двумя барабанами: приводным и натяжным, один из которых придает ей движение, а другой – поддерживает натяжение поверхности.
- Роликоопоры – самый распространенный тип опор для ленты транспортера. Среди них есть разные виды конструкций, однако все один имеют одно назначение и отвечают общим базовым требованиям (долговечность, устойчивость и малое сопротивление вращению). По месту расположения их можно разделить на верхние и нижние, а по форме – на прямые и желобчатые.
- Привод – это то, что приводит ленту транспортера в движение. Движущая сила передается ей при контакте с одним или несколькими приводными барабанами. Кроме них в конструкцию этого элемента входят электродвигатель, редуктор, тормоза и соединительные муфты, а также пусковая и регулирующая аппаратура.
- Натяжной блок – это то, что поддерживает натяжение ленты, необходимое для передачи тягловой силы от привода ленте путем трения. Также он предотвращает провисание ленты между опорами и компенсирует ее растяжение, возникающее в процессе работы. Основным элементом блока является натяжной барабан.
- Сбрасыватель – необходим для разгрузки ленты. Самым распространенным его типом является плужковый, но встречаются и другие модификации. Сбрасыватель транспортера представляет собой установленный под углом к оси ленты металлический лист, к нижней части которого крепится полоска эластичного материала, например, резины.
- Лента
- Натяжной барабан
- Лента конвейерная
- Приводной барабан
- Рама
- Опоры
В зависимости от типа несущей груз поверхности и от типа груза, угол наклона может быть различным. Для сыпучих грузов предусматриваются защитные кожухи, бункеры. При очень высоких или низких температурах работа ленточного транспортера может затрудняться.
Основные сферы применения
Любое высокопроизводительное производство использует разнообразные конвейеры. Грузы посредством замкнутых несущих лент транспортируются на разные расстояния. Ленточные транспортеры являются оборудованием непрерывного действия и имеют очень обширную сферу применения и обладают такими плюсами как высокая надежность, простота ухода, длительный срок службы. На наши изделия мы даем гарантию 1 год, а срок эксплуатации по паспорту до 10 лет.
Более производительный ленточный конвейер делает возможность длительно работать на высоких оборотах и устраивать сложные маршруты с изгибами и наклонами. Он эффективен также в сложных рабочих условиях. При грамотном обслуживании представленное устройство можно эксплуатировать длительное время без простоев и поломок. Работу транспортера обеспечивают специально разработанные приводы, при необходимости увеличения длины линии для нормальной эксплуатации устанавливаются дополнительные двигатели.
Ленточные конвейеры ─ наиболее перспективный и выгодный вид транспортировки грузопотоков на производстве. Посредством таких агрегатов автоматизируется рабочий процесс и снижается количество ручного труда. Главными сферами применения оборудования этого типа являются:
Популярность ленточных конвейеров возрастает ввиду их высокой производительности и экономической целесообразности. Разрабатываются современные типы грузонесущих органов, создаются термоустойчивые и высокопрочные детали для гарантированной транспортировки грузов.
