АВР Автоматический ввод резерва: что такое и как работает
Бесперебойность в работе энергосистемы не всегда носит постоянный характер. Природные или техногенные внешние факторы способны внести свои коррективы в ее функциональность. С учетом этого токоприемники (первой и второй категории надежности) подключаются к более, чем двум источникам питания. Нагрузка при переключениях к основным и резервным источникам питания увеличивается, поэтому для надежности используют систему АВР (автоматический ввод резерва).
Содержание:
- Предназначение и что представляет собой АВР
- Что скрывается под аббревиатурой
- Класификация АВР
- Какие требования предъявляется к АВР
- Простые схемы
Предназначение и что представляет собой АВР
Система АВР – электрощитовое вводно-коммутационное распредустройство – оперативно переключает нагрузку на резервный источник, если возникнут проблемы энергетического плана на основной линии. Перед автоматическим переключением в режим аварийной работы система выявляет проблемы с напряжением в цепи вводов и проблемы с нагрузками.
Что скрывается под аббревиатурой
Есть немало способов усовершенствования работы системы энергоснабжения зданий и жилых домов. Среди них – АВР имеет особое значение. Название АВР – автоматический ввод резерва – объясняет назначение системы. Иногда «ввод» заменяют на «включение», что не совсем корректно. Включение резерва подразумевает запуск резервного генератора в определенных случаях.
Типовой щит АВР
Класификация АВР
Принип классификации работы рабочей системы позволяет выявить наиболее сложные участки цепи подачи напряжения. АВР блоки или шкафы принято классифицировать по определенным параметрам:
- по количеству резервных секций (например, АВР на два питания для обеспечения большей надежности энергоснабжения);
Шкаф АВР на три ввода - по типу сети (обычно используются однофазные блоки АВР, но есть устройства для коммутации трехфазного питания, применяющиеся для запуска генератора);
Применение АВР в частном доме - по времени срабатывания;
- по мощности коммутируемой нагрузки;
- по классу напряжения (например, в цепях для коммутации высоковольтных линий).
Классификация служит наглядным примером работы системы энегообеспечения с контролем переключений от исновного источника к резервному. АВР ускоряет и защищает автоматические переключения.
Какие требования предъявляется к АВР
Для восстановления электроснабжения в случаях аварийных ситуаций используется система АВР, соответствующая определенным требованиям.
- Обеспечение бесперебойного энергоснабжения от резервного ввода в случае проблем на основной линии.
- Возможность восстановить работу системы электрообеспечения в максимально краткие сроки.
- Однократное подключение и отключение нагрузки (по любым причинам).
- Процесс перевода с основного источника питания на резервный блок контролируется системой АВР до подключения к резерву.
- Системой АВР контролируется исправность управления резервным оборудованием.
Как устроен АВР
Есть два вида системы, которые отличаются по типу ввода:
- АВР одностороннего типа, где есть один рабочий ввод, используемый, пока не исчезнут проблемы с основной линией. В системе есть второй – резервный – ввод, который подключается в случаях крайней необходимости.
- АВР двустороннего типа не имеет разделения по рабочему и резервному принципу, так как оба ввода в приоритете.
Для первого типа характерно наличие функции, которая дает возможность переключаться на рабочий режим, как только основной режим восстановится. У двустороннего типа АВР свои преимущества, поэтому такой функции там не предусмотрено. И во втором случае нет принципиальной разницы, от какого источника идет нагрузка.
Можно посмотреть примеры как односторонней, так и двусторонней работы системы АВР.
По какому принципу происходит автоматический ввод резерва
Независимо от типа подключения по одностороннему или двустороннему принципу, в системе заложена функция отслеживания параметров сети. Для этих целей служит реле контроля напряжения, а также управляющие микропроцессорные блоки, что не сказывается на работе системы в целом. Например, можно рассмотреть принцип действия АВР, чтобы обеспечить бесперебойное энергоснабжение для однофазного потребителя.

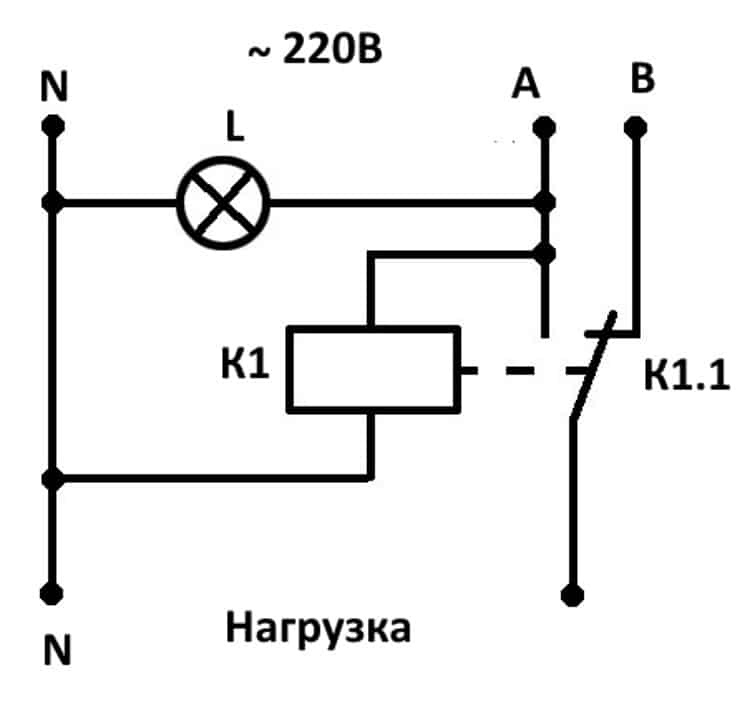

Простая схема однофазной АВР
Обозначения:
При штатном режиме подача напряжения производится на индикаторную лампу с катушкой реле К1. Таким образом положение нормально-замкнутого (и нормально-разомкнутого) контакта меняется. Нагрузка поступает с основного источника линия А. Напряжение В пропадает на входе А, гаснет лампа, прекращается насыщение катушки реле, что, соответственно, приводит к возврату контактов в начальное положение. Таким образом нагрузка включается на входе В.
Когда на основном вводе напряжение восстанавливается, то в реле производится перекоммутация на источник А, что соответствует принципу работу источника с односторонним исполнением.
Это упрощенная схема, иллюстрирующая происходящие процессы в системе АВР, которую обычно берут в пример для объяснения.
Какие схемы работы АВР существуют
Рабочие примеры показывают успешность применения щита автозапуска для бесперебойного электроснабжения дома.
Простые схемы
Один из вариантов схемы АВР показывает переключение электроэнергии на генератор с основной линии. Здесь присутствует принцип защиты от короткого замыкания. В данном АВР предусмотрены электрическая и механическая блокировка, которая не дает запуститься одновременно двум вводам.
Схема АВР для дома
Обозначения:
- AB1 и AB2 – двухполюсные автоматические выключатели на основном и резервном вводе.
- К1 и К2 – катушки контакторов.
- К3 – контактор в роли реле напряжения.
- K1.1, K2.1 и K3.1 – нормально-замкнутые контакты контакторов.
- К1.2, К2.2, К3.2 и К2.3 – нормально-разомкнутые контакты.
При автоматическом переключении АВ1 и АВ2 работа системы АВР выглядит следующим образом:
- Питание от основной линии в штатном режиме. При насыщении катушки К3 происходит срабатывание реле напряжения, что приводит к замыканию К2.2 и К2.3 и размыканию К1.
- Энергообеспечение при аварийном режиме. При проблемах напряжения на основной линии К3 не насыщается, напряжение падает ниже допустимого, контакты приходят к исходному положению. Таким образом напряжение поступает на катушку К1, из-за чего меняется положение контактов К1.1 (имеющаяся роль электрической защиты) и К1.2 (которая снимает блокировку подачи питания на нагрузку).
- Срабатывание механической блокировки. В этом случае используется реверсивный пускатель (если есть на конструкции электромеханического прибора).
Пример работы двух простых АВР для трехфазного напряжения, где, в одном случае энергообеспечение производится по односторонней схеме, а в другом – по двустороннему принципу.
Пример односторонней (В) и двусторонней (А) реализации простого трехфазного АВР
Обозначения:
- AB1 и AB2 – трехполюсные автоматы защиты;
- МП1 и МП2 – магнитные пускатели;
- РН – реле напряжения;
- мп1.1 и мп2.1 – групповые нормально-разомкнутые контакты;
- мп1.2 и мп2.2 – нормально-замкнутые контакты;
- рн1 и рн2 – контакты РН.
Схема А имеет два равноправных ввода, чтобы не произошло одновременного переключения линий. Здесь используется принцип взаимный блокировки, как на контакторах МП1 и МП2. Благодаря очередности автоматического включения АВ1 и АВ2, будет зависеть от какой линии пойдет нагрузка. Если первым сработает АВ1, то задействуется пускатель МП1, а контакт МП1.2 разрывается, что приводит к блокировке напряжения на катушку МП2. Если отключается источник 1, то пускатель МП1 переходит н свое исходное положение. И в действие вступает ПМ2, который блокирует первый пускатель и переводит подачу нагрузки от источника 2. Переключать источники можно и в ручном режиме с помощью АВ1 и АВ2.
Для одностороннего принципа работы используется схема В. Основное ее отличие в том, что в цепи подключения добавляется реле напряжения (РН) и при восстановлении работы оно возвращает подключение на источник 1. Но при этом размыкается РН2, который отключает пускатель МП2 и замыкает РН1, что позволяет подключить МП1.
Принцип работы промышленных систем
Основные принципы здесь неизменны. В качестве примера можно взять схему АВР в виде типового шкафа. Здесь используется реле с контролем состояния каждой фазы. При проблемах на одной из них с перекосом напряжения, всегда можно переключить нагрузку на оставшуюся линию. Это восстановит исходный режим энергообеспечения, когда проблемы с основным источником исчезнут.
Схема типового промышленного шкафа АВР
Обозначения:
- AB1, АВ2 – трехполюсные устройства защиты;
- S1, S2 – выключатели для ручного режима;
- КМ1, КМ2 – контакторы;
- РКФ – реле контроля фаз;
- L1, L2 – сигнальные лампы для индикации режима;
- км1.1, км2.1 км1.2, км2.2 и ркф1 – нормально-разомкнутые контакты.
- км1.3, км2.3 и ркф2 – нормально-замкнутые контакты.
Высоковольтные цепи с АВР
Действие АВР в высоковольтных сетях класса 1кВ имеет более сложную схему, хотя со схожим принципом работы, как было указано выше. Все механизмы запуска здесь не меняется. Но в данной схеме нет резервных трансформаторов и каждая шина (Ш1 и Ш2) подключается к основному для себя питающему трансформатору (Т1 и Т2). Последние могут в определенных обстоятельствах стать резервными источниками с дополнительной нагрузкой. При штатном режиме выключатель СВ10 разомкнут и АВР производит контроль ТП по ТН1 Ш и ТН2 Ш.
При блокировке питания на Ш1 происходит отключение В10Т1 и включается СВ10. Обе секции или блоки начинают работать от одного и того же трансформатора. Как только источник восстанавливаает свою работу, АВР перекоммутирует систему в свое исходное положение.
Упрощенная схема ТП 110/10 кВ
Как работают микропроцессорные бесконтактные системы
АВР данного типа имеют микропроцессорные блоки управления. В работе устройства подключение производится через полупроводниковые коммутаторы, отличающиеся большей надежностью.
Электронный блок АВР
У бесконтакторных АВР немало своих преимуществ:
- Нет необходимости в механическом контакте и нет проблем, которые могут с ним возникнуть (пригорание или залипание и т.д.).
- Нет необходимости в блокировке по механическому принципу.
- Есть расширенный диапазон управления всеми параметрами переключений.
К недостаткам стоит причислить сложности при ремонте АВР электронного типа. Реализовать такую схему устройств самостоятельно – будет проблематично. Без специальных знаний электроники и знаний в области программирования здесь не обойтись.
С водом АВР значительна уменьшается нагрузка на работу всей системы, блокировки проихоят меньше, зато проще контролировать процессы переключений электроэнергии от основного источника к резервному и — наоборот. Схемы подключений всегна можно найти в сети интернет или в инструкциях.
